BufferQueue机制#

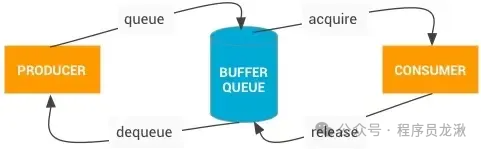

借用一张经典的图来描述BufferQueue的工作原理：

BufferQueue是一个典型的生产者-消费者模型中的数据结构。在Android应用的渲染流程中，应用扮演的就是“生产者”的角色，而SurfaceFlinger扮演的则是“消费者”的角色，其配合工作的流程如下：

1. 应用进程中在开始界面的绘制渲染之前，需要通过Binder调用dequeueBuffer接口从SurfaceFlinger进程中管理的BufferQueue 中申请一张处于free状态的可用Buffer，如果此时没有可用Buffer则阻塞等待；

2. 应用进程中拿到这张可用的Buffer之后，选择使用CPU软件绘制渲染或GPU硬件加速绘制渲染，渲染完成后再通过Binder调用queueBuffer接口将缓存数据返回给应用进程对应的BufferQueue（如果是 GPU 渲染的话，这里还有个 GPU处理的过程，所以这个 Buffer 不会马上可用，需要等 GPU 渲染完成的Fence信号），并申请sf类型的Vsync以便唤醒“消费者”SurfaceFlinger进行消费；

3. SurfaceFlinger 在收到 Vsync 信号之后，开始准备合成，使用 acquireBuffer获取应用对应的 BufferQueue 中的 Buffer 并进行合成操作；

4. 合成结束后，SurfaceFlinger 将通过调用 releaseBuffer将 Buffer 置为可用的free状态，返回到应用对应的 BufferQueue中。

在 Android App 的渲染流程里面，App 就是个生产者(Producer) ，而 SurfaceFlinger 是一个消费者(Consumer)，所以上面的流程就可以翻译为

1. 当 App 需要 Buffer 时，它通过调用 dequeueBuffer（）并指定 Buffer 的宽度，高度，像素格式和使用标志，从 BufferQueue 请求释放 Buffer
2. App 可以用 cpu 进行渲染也可以调用用 gpu 来进行渲染，渲染完成后，通过调用 queueBuffer（）将缓冲区返回到 App 对应的 BufferQueue(如果是 gpu 渲染的话，这里还有个 gpu 处理的过程)
3. SurfaceFlinger 在收到 Vsync 信号之后，开始准备合成，使用 acquireBuffer（）获取 App 对应的 BufferQueue 中的 Buffer 并进行合成操作
4. 合成结束后，SurfaceFlinger 将通过调用 releaseBuffer（）将 Buffer 返回到 App 对应的 BufferQueue
