渲染机制中choreographer与vsync的配合#

类似问题

• 屏幕刷新原理

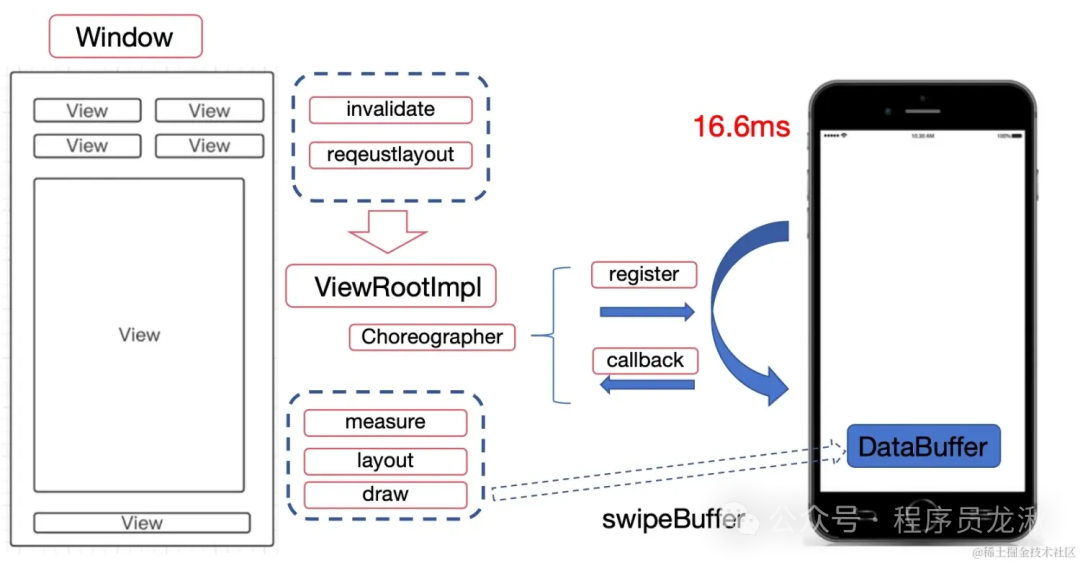

先看一张图

1. 当页面 View 有更新操作时，会通过 Choreographer 去注册一个 VSYNC 信号监听，等待 VSYNC 信号的到来，
2. VSYNC 信号到来后，会执行我们熟知的 measure，layout，draw 方法，然后将视图数据通过 swipeBuffer 移交给屏幕的 DataBuffer 区域，等待进一步处理。
3. 在这个过程中，如果绘制操作比较耗时，掺杂了我们的业务逻辑，页面就会变得卡顿，如果每一帧的绘制都是在两个标准的 VSYNC 信号之间完成的，页面操作和展示就会变得非常流畅。

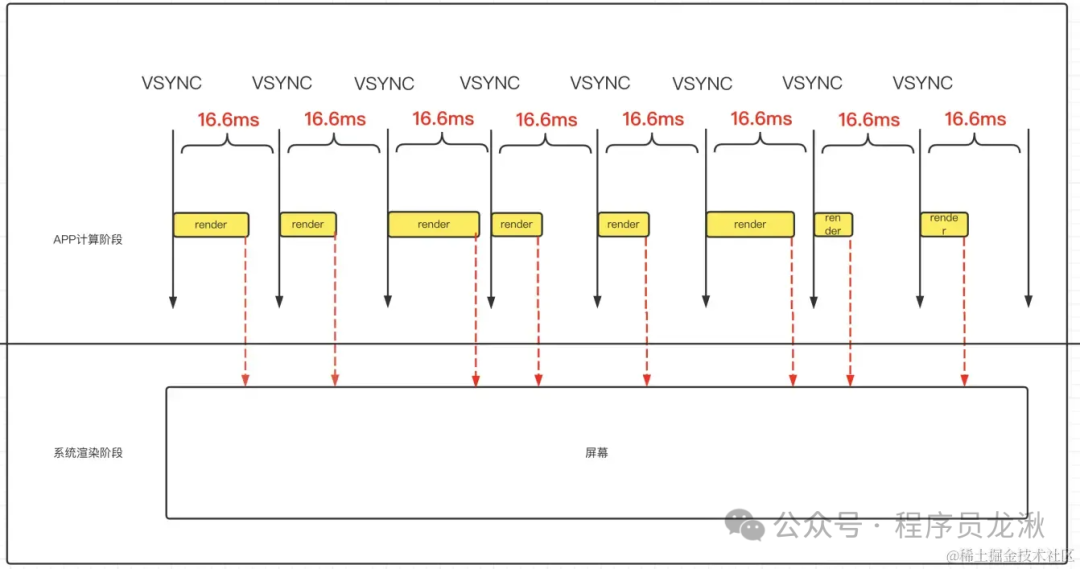

VSYNC 信号到达应用层后，经历 measure，layout，draw 几个阶段，这里统称为 render 阶段，render 阶段结束之后，如果 MessageQueue 没有其它的消息，这时候主线程就会处于空闲状态，等待视图刷新触发下一个 VSYNC 信号的到来，此时idlehandler开始进行工作

Choreographer 作用 Choreographer 的引入，主要是配合系统Vsync垂直同步机制（Android“黄油计划”中引入的机制之一，协调APP生成UI数据和SurfaceFlinger合成图像，避免Tearing画面撕裂的现象），给上层 App 的渲染提供一个稳定的 Message 处理的时机。

也就是 Vsync 到来的时候 ，系统通过对 Vsync 信号周期的调整，来控制每一帧绘制操作的时机。 Choreographer 扮演 Android 渲染链路中承上启下的角色：

1. 承上：负责接收和处理 App 的各种更新消息和回调，等到 Vsync 到来的时候统一处理。比如集中处理 Input(主要是 Input 事件的处理) 、Animation(动画相关)、Traversal(包括 measure、layout、draw 等操作) ，判断卡顿掉帧情况，记录 CallBack 耗时等；
2. 启下：负责请求和接收 Vsync 信号。接收 Vsync 事件回调(通过 FrameDisplayEventReceiver.onVsync )，请求 Vsync(FrameDisplayEventReceiver.scheduleVsync) 。
