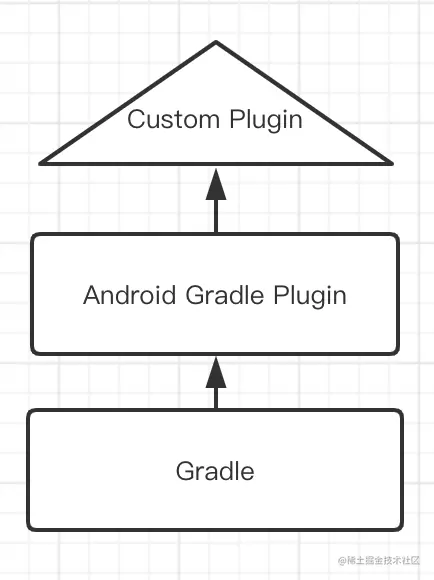

  • 一、Gradle 插件实现架构概述
  • 二、了解 Android Gradle Plugin 的更新历史
    • 1、Android Gradle Plugin V3.5.0（2019 年 8 月）
    • 2、Android Gradle Plugin V3.4.0（2019 年 4 月）
    • 3、Android Gradle Plugin V3.3.0（2019 年 1 月）
    • 4、Android Gradle Plugin V3.2.0（2018 年 9 月）
    • 5、Android Gradle Plugin V3.1.0（2018 年 3 月）
    • 6、Android Gradle Plugin V3.0.0（2017 年 10 月）
    • 7、Android Gradle Plugin V2.3.0（2017 年 2 月）
  • 三、Gradle 构建核心流程解析
    • 1、LoadSettings
    • 2、Configure
    • 3、TaskGraph
    • 4、RunTasks
    • 5、Finished
  • 四、关于 Gradle 中依赖实现的原理
    • 1、通过 MethodMissing 机制，间接地调用 DefaultDependencyHandler 的 add 方法去添加依赖。
    • 2、不同的依赖声明，其实是由不同的转换器进行转换的。
    • 3、Project 依赖的本质是 Artifacts 依赖，也即 产物依赖。
    • 4、什么是 Gradle 中的 Configuration？
    • 5、Task 是如何发布自己 Artifacts 的？
  • 五、AppPlugin 构建流程
    • 1、准备工作
    • 2、configureProject 配置项目
    • 3、configureExtension 配置 Extension
    • 4、TaskManager#createTasksBeforeEvaluate 创建不依赖 flavor 的 task
    • 5、BasePlugin#createAndroidTasks 创建构建 task
  • 六、assembleDebug 打包流程浅析

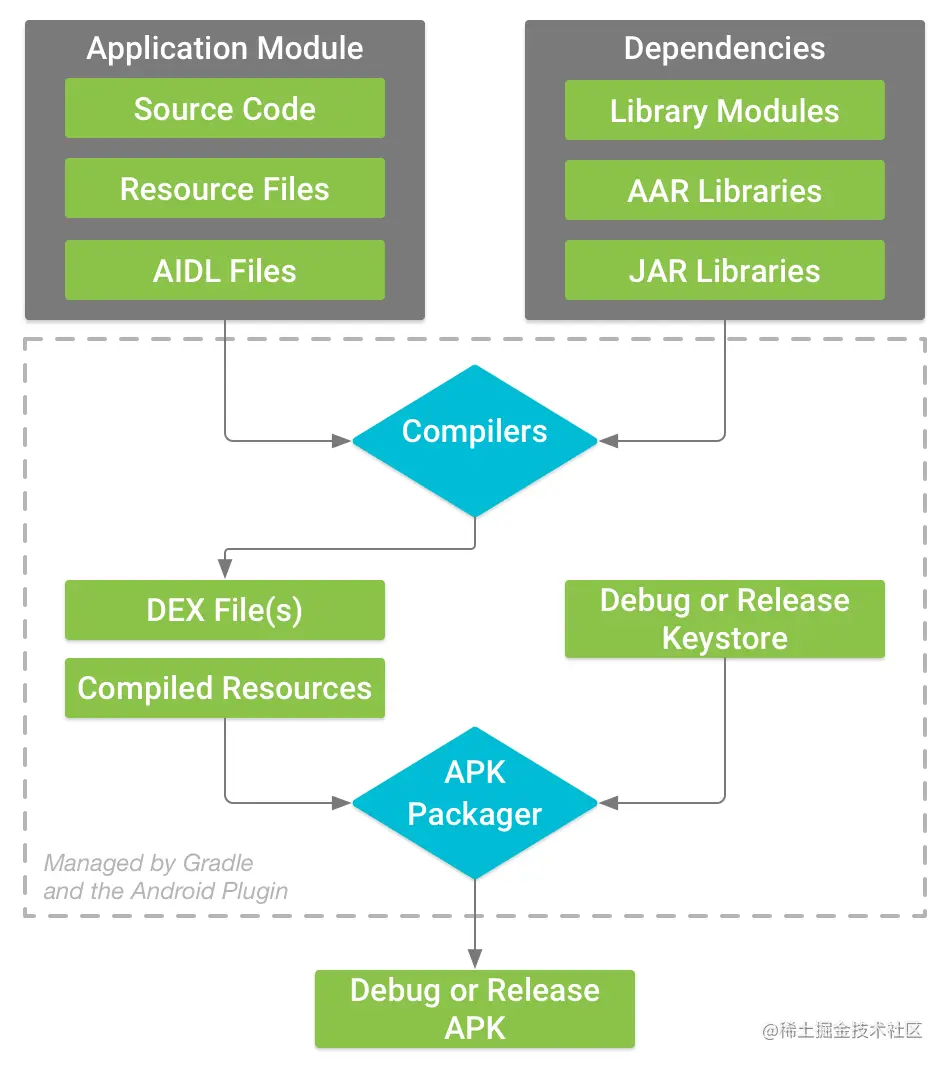

    • 1、Android 打包流程回顾
    • 2、assmableDebug 打包流程浅析
  • 七、重要 Task 实现源码分析
    • 1、资源处理相关 Task
    • 2、将 Class 文件打包成 Dex 文件的过程
  • 八、总结
    • 最后的最后

五、AppPlugin 构建流程#

为了能够查看 Android Gradle Plugin 与 Gradle 的源码，我们需要在项目中添加 android gradle plugin 依赖，如下所示：

groovy
 compile 'com.android.tools.build:gradle:3.0.1'

众所周知，我们能够将一个 moudle 构建为一个 Android 项目是由于在 build.gradle 中配置了如下的插件应用代码：

groovy
 apply plugin: 'com.android.application'

当执行到 apply plugin: ‘com.android.application’ 这行配置时，也就开始了 AppPlugin 的构建流程，下面我们就来分析下 AppPlugin 的构建流程。 ‘com.android.application’ 对应的插件 properties 为 ‘com.android.internal.application’，内部标明的插件实现类如下所示：

groovy
 implementation-class=com.android.build.gradle.internal.plugins.AppPlugin

AppPlugin 中的关键实现代码如下所示：

java
 /** Gradle plugin class for 'application' projects, applied on the base application module */
public class AppPlugin extends AbstractAppPlugin {
    ...


    // 应用指定的 plugin，这里是一个空实现
    @Override
    protected void pluginSpecificApply(@NonNull Project project) {
    }


    ...


    // 获取一个扩展类：应用 application plugin 都会提供一个与之对应的 android extension
    @Override
    @NonNull
    protected Class<? extends AppExtension> getExtensionClass() {
        return BaseAppModuleExtension.class;
    }


    ...
}

那 apply 方法是在什么地方被调用的呢？ 首先，我们梳理下 AppPlugin 的继承关系，如下所示：

ini
 AppPlugin => AbstractAppPlugin => BasePlugin

而 apply 方法就在 BasePlugin 类中，BasePlugin 是一个应用于所有 Android Plugin 的基类，在 apply 方法中会预先进行一些准备工作。

1、准备工作#

当编译器执行到 apply plugin 这行 groovy 代码时，gradle 便会最终回调 BasePlugin 基类 的 apply 方法，如下所示：

java
 @Override
public final void apply(@NonNull Project project) {
    CrashReporting.runAction(
            () -> {
                basePluginApply(project);
                pluginSpecificApply(project);
            });
}

在 apply 方法中调用了 basePluginApply 方法，其源码如下所示：

java
 private void basePluginApply(@NonNull Project project) {


        ...


        // 1、DependencyResolutionChecks 会检查并确保在配置阶段不去解析依赖。
        DependencyResolutionChecks.registerDependencyCheck(project, projectOptions);


        // 2、应用一个 AndroidBasePlugin，目的是为了让其他插件作者区分当前应用的是一个 Android 插件。
        project.getPluginManager().apply(AndroidBasePlugin.class);


        // 3、检查 project 路径是否有错误，发生错误则抛出 StopExecutionException 异常。
        checkPathForErrors();


        // 4、检查子 moudle 的结构：目前版本会检查 2 个模块有没有相同的标识（组+名称），如果有则抛出 StopExecutionException 异常。（组件化在不同的 moudle 中需要给资源加 prefix 前缀）
        checkModulesForErrors();


        // 5、插件初始化，必须立即执行。此外，需要注意，Gradle Deamon 永远不会同时执行两个构建流程。
        PluginInitializer.initialize(project);


        // 6、初始化用于记录构建过程中配置信息的工厂实例 ProcessProfileWriterFactory
        RecordingBuildListener buildListener = ProfilerInitializer.init(project, projectOptions);


        // 7、给 project 设置 android plugin version、插件类型、插件生成器、project  选项
        ProcessProfileWriter.getProject(project.getPath())
                .setAndroidPluginVersion(Version.ANDROID_GRADLE_PLUGIN_VERSION)
                .setAndroidPlugin(getAnalyticsPluginType())
                .setPluginGeneration(GradleBuildProject.PluginGeneration.FIRST)
                .setOptions(AnalyticsUtil.toProto(projectOptions));


        // 配置工程
        threadRecorder.record(
                ExecutionType.BASE_PLUGIN_PROJECT_CONFIGURE,
                project.getPath(),
                null,
                this::configureProject);


        // 配置 Extension
        threadRecorder.record(
                ExecutionType.BASE_PLUGIN_PROJECT_BASE_EXTENSION_CREATION,
                project.getPath(),
                null,
                this::configureExtension);


        // 创建 Tasks
        threadRecorder.record(
                ExecutionType.BASE_PLUGIN_PROJECT_TASKS_CREATION,
                project.getPath(),
                null,
                this::createTasks);
    }

可以看到，前 4 个步骤都是一些检查操作，而后 3 个步骤则是对插件进行初始化与配置。我们 梳理下 准备工程 中的任务，如下所示：

  • 1、插件检查操作
    • 1）、使用 DependencyResolutionChecks 类去检查并确保在配置阶段不去解析依赖。
    • 2）、应用一个 AndroidBasePlugin，目的是为了让其他插件作者区分当前应用的是一个 Android 插件。
    • 3）、检查 project 路径是否有错误，发生错误则抛出 StopExecutionException 异常。
    • 4）、检查子 moudle 的结构，目前版本会检查 2 个模块有没有相同的标识（组 + 名称），如果有则抛出 StopExecutionException 异常。（联想到组件化在不同的 moudle 中需要给资源加 prefix 前缀）
  • 2、对插件进行初始化与配置相关信息
    • 1）、立即执行插件初始化。
    • 2）、初始化 用于记录构建过程中配置信息的工厂实例 ProcessProfileWriterFactory。
    • 3）、给 project 设置 android plugin version、插件类型、插件生成器、project 选项。

2、configureProject 配置项目#

Plugin 的准备工程完成之后，就会执行 BasePlugin 中的 configureProject 方法进行项目的配置了，其源码如下所示：

java
 private void configureProject() {


        ...


        // 1、创建 DataBindingBuilder 实例。
        dataBindingBuilder = new DataBindingBuilder();
        dataBindingBuilder.setPrintMachineReadableOutput(
                SyncOptions.getErrorFormatMode(projectOptions) == ErrorFormatMode.MACHINE_PARSABLE);


        // 2、强制使用不低于当前所支持的最小插件版本，否则会抛出异常。
        GradlePluginUtils.enforceMinimumVersionsOfPlugins(project, syncIssueHandler);


        // 3、应用 Java Plugin。
        project.getPlugins().apply(JavaBasePlugin.class);


        // 4、如果启动了 构建缓存 选项，则会创建 buildCache 实例以便后面能重用缓存。
        @Nullable
        FileCache buildCache = BuildCacheUtils.createBuildCacheIfEnabled(project, projectOptions);


        // 5、这个回调将会在整个 project 执行完成之后执行（注意不是在当前 moudle 执行完成之后执行），因为每一个 project 都会调用此回调, 所以它可能会执行多次。
        // 在整个 project 构建完成之后，会进行资源回收、缓存清除并关闭在此过程中所有启动的线程池组件。
        gradle.addBuildListener(
                new BuildAdapter() {
                    @Override
                    public void buildFinished(@NonNull BuildResult buildResult) {
                        // Do not run buildFinished for included project in composite build.
                        if (buildResult.getGradle().getParent() != null) {
                            return;
                        }
                        ModelBuilder.clearCaches();
                        Workers.INSTANCE.shutdown();
                        sdkComponents.unload();
                        SdkLocator.resetCache();
                        ConstraintHandler.clearCache();
                        CachedAnnotationProcessorDetector.clearCache();
                        threadRecorder.record(
                                ExecutionType.BASE_PLUGIN_BUILD_FINISHED,
                                project.getPath(),
                                null,
                                () -> {
                                    if (!projectOptions.get(
                                            BooleanOption.KEEP_SERVICES_BETWEEN_BUILDS)) {
                                        WorkerActionServiceRegistry.INSTANCE
                                                .shutdownAllRegisteredServices(
                                                        ForkJoinPool.commonPool());
                                    }
                                    Main.clearInternTables();
                                });
                        DeprecationReporterImpl.Companion.clean();
                    }
                });


        ...
}

最后，我们梳理下 configureProject 中所执行的 五项主要任务，如下所示：

  • 1）、创建 DataBindingBuilder 实例。
  • 2）、强制使用不低于当前所支持的最小插件版本，否则会抛出异常。
  • 3）、应用 Java Plugin。
  • 4）、如果启动了 构建缓存 选项，则会创建 buildCache 实例以便后续能重用缓存。
  • 5）、这个回调将会在整个 project 执行完成之后执行（注意不是在当前 moudle 执行完成之后执行），因为每一个 project 都会调用此回调, 所以它可能会执行多次。最后，在整个 project 构建完成之后，会进行资源回收、缓存清除并关闭在此过程中所有启动的线程池组件。

3、configureExtension 配置 Extension#

然后，我们看到 BasePlugin 的 configureExtension 方法，其核心源码如下所示：

java
 private void configureExtension() {


        // 1、创建盛放 buildType、productFlavor、signingConfig 的容器实例。
        ...


        final NamedDomainObjectContainer<BaseVariantOutput> buildOutputs =
                project.container(BaseVariantOutput.class);


        // 2、创建名为 buildOutputs 的扩展属性配置。
        project.getExtensions().add("buildOutputs", buildOutputs);


        ...


        // 3、创建 android DSL 闭包。
        extension =
                createExtension(
                        project,
                        projectOptions,
                        globalScope,
                        buildTypeContainer,
                        productFlavorContainer,
                        signingConfigContainer,
                        buildOutputs,
                        sourceSetManager,
                        extraModelInfo);


        // 4、给全局域设置创建好的 android DSL 闭包。
        globalScope.setExtension(extension);


        // 5、创建一个 ApplicationVariantFactory 实例，以用于生产 APKs。
        variantFactory = createVariantFactory(globalScope);


        // 6、创建一个 ApplicationTaskManager 实例，负责为 Android 应用工程去创建 Tasks。
        taskManager =
                createTaskManager(
                        globalScope,
                        project,
                        projectOptions,
                        dataBindingBuilder,
                        extension,
                        variantFactory,
                        registry,
                        threadRecorder);


        // 7、创建一个 VariantManager 实例，用于去创建与管理 Variant。
        variantManager =
                new VariantManager(
                        globalScope,
                        project,
                        projectOptions,
                        extension,
                        variantFactory,
                        taskManager,
                        sourceSetManager,
                        threadRecorder);


         // 8、将 whenObjectAdded callbacks 映射到 singingConfig 容器之中。
        signingConfigContainer.whenObjectAdded(variantManager::addSigningConfig);


        // 9、如果不是 DynamicFeature（负责添加一个可选的 APK 模块），则会初始化一个 debug signingConfig DSL 对象并设置给默认的 buildType DSL。
        buildTypeContainer.whenObjectAdded(
                buildType -> {
                    if (!this.getClass().isAssignableFrom(DynamicFeaturePlugin.class)) {
                        SigningConfig signingConfig =
                                signingConfigContainer.findByName(BuilderConstants.DEBUG);
                        buildType.init(signingConfig);
                    } else {
                        // initialize it without the signingConfig for dynamic-features.
                        buildType.init();
                    }
                    variantManager.addBuildType(buildType);
                });


        // 10、将 whenObjectAdded callbacks 映射到 productFlavor 容器之中。
        productFlavorContainer.whenObjectAdded(variantManager::addProductFlavor);


        // 11、将 whenObjectRemoved 映射在容器之中，当 whenObjectRemoved 回调执行时，会抛出 UnsupportedAction 异常。
        signingConfigContainer.whenObjectRemoved(
                new UnsupportedAction("Removing signingConfigs is not supported."));
        buildTypeContainer.whenObjectRemoved(
                new UnsupportedAction("Removing build types is not supported."));
        productFlavorContainer.whenObjectRemoved(
                new UnsupportedAction("Removing product flavors is not supported."));


        // 12、按顺序依次创建 signingConfig debug、buildType debug、buildType release 类型的 DSL。
        variantFactory.createDefaultComponents(
                buildTypeContainer, productFlavorContainer, signingConfigContainer);
}

最后，我们梳理下 configureExtension 中的任务，如下所示：

  • 1）、创建盛放 buildType、productFlavor、signingConfig 的容器实例。
  • 2）、创建名为 buildOutputs 的扩展属性配置。
  • 3）、创建 android DSL 闭包。
  • 4）、给全局域设置创建好的 android DSL 闭包。
  • 5）、创建一个 ApplicationVariantFactory 实例，以用于生产 APKs。
  • 6）、创建一个 ApplicationTaskManager 实例，负责为 Android 应用工程去创建 Tasks。
  • 7）、创建一个 VariantManager 实例，用于去创建与管理 Variant。
  • 8）、将 whenObjectAdded callbacks 映射到 singingConfig 容器之中。
  • 9）、将 whenObjectAdded callbacks 映射到 buildType 容器之中。如果不是 DynamicFeature（负责添加一个可选的 APK 模块），则会初始化一个 debug signingConfig DSL 对象并设置给默认的 buildType DSL。
  • 10）、将 whenObjectAdded callbacks 映射到 productFlavor 容器之中。
  • 11）、将 whenObjectRemoved 映射在容器之中，当 whenObjectRemoved 回调执行时，会抛出 UnsupportedAction 异常。
  • 12）、按顺序依次创建 signingConfig debug、buildType debug、buildType release 类型的 DSL。

其中 最核心的几项处理可以归纳为如下 四点：

  • 1）、创建 AppExtension，即 build.gradle 中的 android DSL。
  • 2）、依次创建应用的 variant 工厂、Task 管理者，variant 管理者。
  • 3）、注册 新增/移除配置 的 callback，依次包括 signingConfig，buildType，productFlavor。
  • 4）、依次创建默认的 debug 签名、创建 debug 和 release 两个 buildType。

在 BasePlugin 的 apply 方法最后，调用了 createTasks 方法来创建 Tasks，该方法如下所示：

java
  private void createTasks() {
        // 1、在 evaluate 之前创建 Tasks
        threadRecorder.record(
                ExecutionType.TASK_MANAGER_CREATE_TASKS,
                project.getPath(),
                null,
                () -> taskManager.createTasksBeforeEvaluate());


        // 2、创建 Android Tasks
        project.afterEvaluate(
                CrashReporting.afterEvaluate(
                        p -> {
                            sourceSetManager.runBuildableArtifactsActions();


                            threadRecorder.record(
                                    ExecutionType.BASE_PLUGIN_CREATE_ANDROID_TASKS,
                                    project.getPath(),
                                    null,
                                    this::createAndroidTasks);
                        }));
}

可以看到，createTasks 分为两种 Task 的创建方式，即 createTasksBeforeEvaluate 与 createAndroidTasks。 下面，我们来详细分析下其实现过程。

4、TaskManager#createTasksBeforeEvaluate 创建不依赖 flavor 的 task#

TaskManager 的 createTasksBeforeEvaluate 方法给 Task 容器中注册了一系列的 Task，包括 uninstallAllTask、deviceCheckTask、connectedCheckTask、preBuild、extractProguardFiles、sourceSetsTask、assembleAndroidTest、compileLintTask 等等。

5、BasePlugin#createAndroidTasks 创建构建 task#

在 BasePlugin 的 createAndroidTasks 方法中主要 是生成 flavors 相关数据，并根据 flavor 创建与之对应的 Task 实例并注册进 Task 容器之中。其核心源码如下所示：

java
  @VisibleForTesting
    final void createAndroidTasks() {


    // 1、CompileSdkVersion、插件配置冲突检测（如 JavaPlugin、retrolambda）。


    // 创建一些基础或通用的 Tasks。


    // 2、将 Project Path、CompileSdk、BuildToolsVersion
    、Splits、KotlinPluginVersion、FirebasePerformancePluginVersion 等信息写入 Project 的配置之中。
    ProcessProfileWriter.getProject(project.getPath())
                .setCompileSdk(extension.getCompileSdkVersion())
                .setBuildToolsVersion(extension.getBuildToolsRevision().toString())
                .setSplits(AnalyticsUtil.toProto(extension.getSplits()));


    String kotlinPluginVersion = getKotlinPluginVersion();
        if (kotlinPluginVersion != null) {
            ProcessProfileWriter.getProject(project.getPath())
                    .setKotlinPluginVersion(kotlinPluginVersion);
        }
        AnalyticsUtil.recordFirebasePerformancePluginVersion(project);


    // 3、创建应用的 Tasks。
    List<VariantScope> variantScopes = variantManager.createAndroidTasks();


    // 创建一些基础或通用的 Tasks 与做一些通用的处理。


}

在 createAndroidTasks 除了创建一些基础或通用的 Tasks 与做一些通用的处理之外， 主要做了三件事，如下所示：

  • 1）、CompileSdkVersion、插件配置冲突检测（如 JavaPlugin、retrolambda 插件）。
  • 2）、将 Project Path、CompileSdk、BuildToolsVersion、Splits、KotlinPluginVersion、FirebasePerformancePluginVersion 等信息写入 Project 的配置之中。
  • 3）、创建应用的 Tasks。

我们需要 重点关注 variantManager 的 createAndroidTasks 方法，去核心源码如下所示：

java
  /** Variant/Task creation entry point. */
    public List<VariantScope> createAndroidTasks() {


        ...


        // 1、创建工程级别的测试任务。
        taskManager.createTopLevelTestTasks(!productFlavors.isEmpty());


        // 2、遍历所有 variantScope，为其变体数据创建对应的 Tasks。
        for (final VariantScope variantScope : variantScopes) {
            createTasksForVariantData(variantScope);
        }


        // 3、创建报告相关的 Tasks。
        taskManager.createReportTasks(variantScopes);


        return variantScopes;
    }

可以看到，在 createAndroidTasks 方法中有 三项处理，如下所示：

  • 1）、创建工程级别的测试任务。
  • 2）、遍历所有的 variantScope，为其变体数据创建对应的 Tasks。
  • 3）、创建报告相关的 Tasks。

接着，我们继续看看 createTasksForVariantData 方法是如何为每一个指定的 Variant 类型创建对应的 Tasks 的，其核心源码如下所示：

java
 // 为每一个指定的 Variant 类型创建与之对应的 Tasks
public void createTasksForVariantData(final VariantScope variantScope) {
        final BaseVariantData variantData = variantScope.getVariantData();
        final VariantType variantType = variantData.getType();
        final GradleVariantConfiguration variantConfig = variantScope.getVariantConfiguration();


        // 1、创建 Assemble Task。
        taskManager.createAssembleTask(variantData);


        // 2、如果 variantType 是 base moudle，则会创建相应的 bundle Task。需要注意的是，base moudle 是指包含功能的 moudle，而用于 test 的 moudle 则是不包含功能的。
        if (variantType.isBaseModule()) {
            taskManager.createBundleTask(variantData);
        }


        // 3、如果 variantType 是一个 test moudle（其作为一个 test 的组件），则会创建相应的 test variant。
        if (variantType.isTestComponent()) {


            // 1）、将 variant-specific, build type multi-flavor、defaultConfig 这些依赖添加到当前的 variantData 之中。
            ...


            // 2）、如果支持渲染脚本，则添加渲染脚本的依赖。
            if (testedVariantData.getVariantConfiguration().getRenderscriptSupportModeEnabled()) {
                project.getDependencies()
                        .add(
                                variantDep.getCompileClasspath().getName(),
                                project.files(
                                        globalScope
                                                .getSdkComponents()
                                                .getRenderScriptSupportJarProvider()));
            }


            // 3）、如果当前 Variant 会输出一个 APK，即当前是执行的一个 Android test（一般用来进行 UI 自动化测试），则会创建相应的 AndroidTestVariantTask。
            if (variantType.isApk()) { // ANDROID_TEST
                if (variantConfig.isLegacyMultiDexMode()) {
                    String multiDexInstrumentationDep =
                            globalScope.getProjectOptions().get(BooleanOption.USE_ANDROID_X)
                                    ? ANDROIDX_MULTIDEX_MULTIDEX_INSTRUMENTATION
                                    : COM_ANDROID_SUPPORT_MULTIDEX_INSTRUMENTATION;
                    project.getDependencies()
                            .add(
                                    variantDep.getCompileClasspath().getName(),
                                    multiDexInstrumentationDep);
                    project.getDependencies()
                            .add(
                                    variantDep.getRuntimeClasspath().getName(),
                                    multiDexInstrumentationDep);
                }


                taskManager.createAndroidTestVariantTasks(
                        (TestVariantData) variantData,
                        variantScopes
                                .stream()
                                .filter(TaskManager::isLintVariant)
                                .collect(Collectors.toList()));
            } else { // UNIT_TEST
                // 4）、否则说明该 Test moudle 是用于执行单元测试的，则会创建 UnitTestVariantTask。 taskManager.createUnitTestVariantTasks((TestVariantData) variantData);
            }


        } else {
            // 4、如果不是一个 Test moudle，则会调用 ApplicationTaskManager 的 createTasksForVariantScope 方法。
            taskManager.createTasksForVariantScope(
                    variantScope,
                    variantScopes
                            .stream()
                            .filter(TaskManager::isLintVariant)
                            .collect(Collectors.toList()));
        }
}

在 createTasksForVariantData 方法中为每一个指定的 Variant 类型创建了与之对应的 Tasks，该方法的处理逻辑如下所示：

  • 1、创建 Assemble Task。
  • 2、如果 variantType 是 base moudle，则会创建相应的 bundle Task。需要注意的是，base moudle 是指包含功能的 moudle，而用于 test 的 moudle 则是不包含功能的。
  • 3、如果 variantType 是一个 test moudle（其作为一个 test 的组件），则会创建相应的 test variant。
    • 1）、将 variant-specific, build type multi-flavor、defaultConfig 这些依赖添加到当前的 variantData 之中。
    • 2）、如果支持渲染脚本，则添加渲染脚本的依赖。
    • 3）、如果当前 Variant 会输出一个 APK，即当前是执行的一个 Android test（一般用来进行 UI 自动化测试），则会创建相应的 AndroidTestVariantTask。
    • 4）、否则说明该 Test moudle 是用于执行单元测试的，则会创建 UnitTestVariantTask。
  • 4、如果不是一个 Test moudle，则会调用 ApplicationTaskManager 的 createTasksForVariantScope 方法。

最终，会执行到 ApplicationTaskManager 的 createTasksForVariantScope 方法，在这个方法里面创建了适用于应用构建的一系列 Tasks。 下面，我们就通过 assembleDebug 的打包流程来分析一下这些 Tasks。

六、assembleDebug 打包流程浅析#

在对 assembleDebug 构建过程中的一系列 Task 分析之前，我们需要先回顾一下 Android 的打包流程（对这块非常熟悉的同学可以跳过）。

1、Android 打包流程回顾#

Android 官方的编译打包流程图如下所示： image.png 比较粗略的打包流程可简述为如下 四个步骤：

  • 1）、编译器会将 APP 的源代码转换成 DEX（Dalvik Executable) 文件（其中包括 Android 设备上运行的字节码），并将所有其他内容转换成已编译资源。
  • 2）、APK 打包器将 DEX 文件和已编译的资源合并成单个 APK。 但是，必须先签署 APK，才能将应用安装并部署到 Android 设备上。
  • 3）、APK 打包器会使用相应的 keystore 发布密钥库去签署 APK。
  • 4）、在生成最终的 APK 之前，打包器会使用 zipalign 工具对应用进行优化，减少其在设备上运行时占用的内存。

为了 了解更多打包过程中的细节，我们需要查看更加详细的旧版 APK 打包流程图 ，如下图所示： image.png 比较详细的打包流程可简述为如下 八个步骤：

  • 1、首先，.aidl（Android Interface Description Language）文件需要通过 aidl 工具转换成编译器能够处理的 Java 接口文件。
  • 2、同时，资源文件（包括 AndroidManifest.xml、布局文件、各种 xml 资源等等）将被 AAPT（Asset Packaging Tool）（Android Gradle Plugin 3.0.0 及之后使用 AAPT2 替代了 AAPT）处理为最终的 resources.arsc，并生成 R.java 文件以保证源码编写时可以方便地访问到这些资源。
  • 3、然后，通过 Java Compiler 编译 R.java、Java 接口文件、Java 源文件，最终它们会统一被编译成 .class 文件。
  • 4、因为 .class 并不是 Android 系统所能识别的格式，所以还需要通过 dex 工具将它们转化为相应的 Dalvik 字节码（包含压缩常量池以及清除冗余信息等工作）。这个过程中还会加入应用所依赖的所有 “第三方库”。
  • 5、下一步，通过 ApkBuilder 工具将资源文件、DEX 文件打包生成 APK 文件。
  • 6、接着，系统将上面生成的 DEX、资源包以及其它资源通过 apkbuilder 生成初始的 APK 文件包。
  • 7、然后，通过签名工具 Jarsigner 或者其它签名工具对 APK 进行签名得到签名后的 APK。如果是在 Debug 模式下，签名所用的 keystore 是系统自带的默认值，否则我们需要提供自己的私钥以完成签名过程。
  • 8、最后，如果是正式版的 APK，还会利用 ZipAlign 工具进行对齐处理，以提高程序的加载和运行速度。而对齐的过程就是将 APK 文件中所有的资源文件距离文件的起始位置都偏移4字节的整数倍，这样通过 mmap 访问 APK 文件的速度会更快，并且会减少其在设备上运行时的内存占用。

至此，我们已经了解了整个 APK 编译和打包的流程。

那么，为什么 XML 资源文件要从文本格式编译成二进制格式？#

主要基于以下 两点原因：

  • 1、空间占用更小：因为所有 XML 元素的标签、属性名称、属性值和内容所涉及到的字符串都会被统一收集到一个字符串资源池中，并且会去重。有了这个字符串资源池，原来使用字符串的地方就会被替换成一个索引到字符串资源池的整数值，从而可以减少文件的大小。
  • 2、解析效率更高：二进制格式的 XML 文件解析速度更快。这是由于二进制格式的 XML 元素里面不再包含有字符串值，因此就避免了进行字符串解析，从而提高了解析效率。

而 Android 资源管理框架又是如何快速定位到最匹配资源的？#

主要基于两个文件，如下所示：

  • 1、资源 ID 文件 R.java：赋予每一个非 assets 资源一个 ID 值，这些 ID 值以常量的形式定义在 R.java 文件中。
  • 2、资源索引表 resources.arsc：用来描述那些具有 ID 值的资源的配置信息。

2、assmableDebug 打包流程浅析#

我们可以通过下面的命令来获取打包一个 Debug APK 所需要的执行的 Task，如下所示：

gradle
 quchao@quchaodeMacBook-Pro CustomPlugin % ./gradlew app:assembleDebug --console=plain


...


> Task :app:preBuild UP-TO-DATE
> Task :app:preDebugBuild UP-TO-DATE
> Task :app:generateDebugBuildConfig
> Task :app:javaPreCompileDebug
> Task :app:mainApkListPersistenceDebug
> Task :app:generateDebugResValues
> Task :app:createDebugCompatibleScreenManifests
> Task :app:extractDeepLinksDebug
> Task :app:compileDebugAidl NO-SOURCE
> Task :app:compileDebugRenderscript NO-SOURCE
> Task :app:generateDebugResources
> Task :app:processDebugManifest
> Task :app:mergeDebugResources
> Task :app:processDebugResources
> Task :app:compileDebugJavaWithJavac
> Task :app:compileDebugSources
> Task :app:mergeDebugShaders
> Task :app:compileDebugShaders
> Task :app:generateDebugAssets
> Task :app:mergeDebugAssets
> Task :app:processDebugJavaRes NO-SOURCE
> Task :app:checkDebugDuplicateClasses
> Task :app:dexBuilderDebug
> Task :app:mergeLibDexDebug
> Task :app:mergeDebugJavaResource
> Task :app:mergeDebugJniLibFolders
> Task :app:validateSigningDebug
> Task :app:mergeProjectDexDebug
> Task :app:mergeDebugNativeLibs
> Task :app:stripDebugDebugSymbols
> Task :app:desugarDebugFileDependencies
> Task :app:mergeExtDexDebug
> Task :app:packageDebug
> Task :app:assembleDebug

在 TaskManager 中，主要有两种方法用来去创建 Task，它们分别为 createTasksBeforeEvaluate 方法与 createTasksForVariantScope 方法。需要注意的是，createTasksForVariantScope 方法是一个抽象方法，其具体的创建 Tasks 的任务分发给了 TaskManager 的子类进行处理，其中最常见的子类要数 ApplicationTaskManager 了，它就是在 Android 应用程序中用于创建 Tasks 的 Task 管理者。 其中，打包流程中的大部分 tasks 都在这个目录之下： com.android.build.gradle.internal.tasks 下面，我们看看 assembleDebug 打包流程中所需的各个 Task 所对应的实现类与含义，如下表所示：

Task对应实现类作用
preBuildAppPreBuildTask预先创建的 task，用于做一些 application Variant 的检查
preDebugBuild与 preBuild 区别是这个 task 是用于在 Debug 的环境下的一些 Vrariant 检查
generateDebugBuildConfigGenerateBuildConfig生成与构建目标相关的 BuildConfig 类
javaPreCompileDebugJavaPreCompileTask用于在 Java 编译之前执行必要的 action
mainApkListPersistenceDebugMainApkListPersistence用于持久化 APK 数据
generateDebugResValuesGenerateResValues生成 Res 资源类型值
createDebugCompatibleScreenManifestsCompatibleScreensManifest生成具有给定屏幕密度与尺寸列表的 （兼容屏幕）节点清单
extractDeepLinksDebugExtractDeepLinksTask用于抽取一系列 DeepLink（深度链接技术，主要应用场景是通过Web页面直接调用Android原生app，并且把需要的参数通过Uri的形式，直接传递给app，节省用户的注册成本）
compileDebugAidlAidlCompile编译 AIDL 文件
compileDebugRenderscriptRenderscriptCompile编译 Renderscript 文件
generateDebugResources在 TaskManager.createAnchorTasks 方法中通过 taskFactory.register(taskName)的方式注册一个 task空 task，锚点
processDebugManifestProcessApplicationManifest处理 manifest 文件
mergeDebugResourcesMergeResources使用 AAPT2 合并资源文件
processDebugResourcesProcessAndroidResources用于处理资源并生成 R.class 文件
compileDebugJavaWithJavacJavaCompileCreationAction（这里是一个 Action，从 gradle 源码中可以看到从 TaskFactory 中注册一个 Action 可以得到与之对应的 Task，因此，Task 即 Action，Action 即 Task）用于执行 Java 源码的编译
compileDebugSources在 TaskManager.createAnchorTasks 方法中通过 taskFactory.register(taskName)的方式注册一个 task空 task，锚点使用
mergeDebugShadersMergeSourceSetFolders.MergeShaderSourceFoldersCreationAction合并 Shader 文件
compileDebugShadersShaderCompile编译 Shaders
generateDebugAssets在 TaskManager.createAnchorTasks 方法中通过 taskFactory.register(taskName)的方式注册一个 task空 task，锚点
mergeDebugAssetsMergeSourceSetFolders.MergeAppAssetCreationAction合并 assets 文件
processDebugJavaResProcessJavaResConfigAction处理 Java Res 资源
checkDebugDuplicateClassesCheckDuplicateClassesTask用于检测工程外部依赖，确保不包含重复类
dexBuilderDebugDexArchiveBuilderTask用于将 .class 文件转换成 dex archives，即 DexArchive，Dex 存档，可以通过 addFile 添加一个 DEX 文件
mergeLibDexDebugDexMergingTask.DexMergingAction.MERGE_LIBRARY_PROJECT仅仅合并库工程中的 DEX 文件
mergeDebugJavaResourceMergeJavaResourceTask合并来自多个 moudle 的 Java 资源
mergeDebugJniLibFoldersMergeSourceSetFolders.MergeJniLibFoldersCreationAction以合适的优先级合并 JniLibs 源文件夹
validateSigningDebugValidateSigningTask用于检查当前 Variant 的签名配置中是否存在密钥库文件，如果当前密钥库默认是 debug keystore，即使它不存在也会进行相应的创建
mergeProjectDexDebugDexMergingTask.DexMergingAction.MERGE_PROJECT仅仅合并工程的 DEX 文件
mergeDebugNativeLibsMergeNativeLibsTask从多个 moudle 中合并 native 库
stripDebugDebugSymbolsStripDebugSymbolsTask从 Native 库中移除 Debug 符号。
desugarDebugFileDependenciesDexFileDependenciesTask处理 Dex 文件的依赖关系
mergeExtDexDebugDexMergingTask.DexMergingAction.MERGE_EXTERNAL_LIBS仅仅用于合并外部库的 DEX 文件
packageDebugPackageApplication打包 APK
assembleDebugAssemble空 task，锚点使用

目前，在 Gradle Plugin 中主要有三种类型的 Task，如下所示：

  • 1）、增量 Task：继承于 NewIncrementalTask 这个增量 Task 基类，需要重写 doTaskAction 抽象方法实现增量功能。
  • 2）、非增量 Task：继承于 NonIncrementalTask 这个非增量 Task 基类，重写 doTaskAction 抽象方法实现全量更新功能。
  • 3）、Transform Task：我们编写的每一个自定义 Transform 会在调用 appExtension.registerTransform(new CustomTransform()) 注册方法时将其保存到当前的 Extension 类中的 transforms 列表中，当 LibraryTaskManager/TaskManager 调用 createPostCompilationTasks（负责为给定 Variant 创建编译后的 task）方法时，会取出相应 Extension 中的 tranforms 列表进行遍历，并通过 TransformManager.addTransform 方法将每一个 Transform 转换为与之对应的 TransformTask 实例，而该方法内部具体是通过 new TransformTask.CreationAction(…) 的形式进行创建。

全面了解了打包过程中涉及到的一系列 Tasks 与 Task 必备的一些基础知识之后，我们再来对其中最重要的几个 Task 的实现来进行详细分析。

七、重要 Task 实现源码分析#

1、资源处理相关 Task#

1）、processDebugManifest#

processDebugManifest 对应的实现类为 ProcessApplicationManifest Task，它继承了 IncrementalTask，但是没有实现 isIncremental 方法，因此我们只需看其 doFullTaskAction 方法即可。

调用链路#

java
 processDebugManifest.dofFullTaskAction => ManifestHelperKt.mergeManifestsForApplication => ManifestMerge2.merge

主要流程分析#

这个 task 功能主要是 用于合并所有的（包括 module 和 flavor） mainfest，其过程主要是利用 MergingReport，ManifestMerger2 和 XmlDocument 这三个实例进行处理。 我们直接关注到 ManifestMerger2.merge 方法的 merge 过程，看看具体的合并是怎样的。其主体步骤如下所示：

1、获取主 manifest 的信息，以做一些必要的检查，这里会返回一个 LoadedManifestInfo 实例。#
java
 // load the main manifest file to do some checking along the way.
LoadedManifestInfo loadedMainManifestInfo =
        load(
                new ManifestInfo(
                        mManifestFile.getName(),
                        mManifestFile,
                        mDocumentType,
                        Optional.absent() /* mainManifestPackageName*/),
                selectors,
                mergingReportBuilder);
2、执行 Manifest 中的系统属性注入：将主 Manifest 中定义的某些属性替换成 gradle 中定义的属性，例如 package, version_code, version_name, min_sdk_versin 、target_sdk_version、max_sdk_version 等等。#
java
 // perform system property injection
performSystemPropertiesInjection(mergingReportBuilder,
        loadedMainManifestInfo.getXmlDocument());
java
 /**
 * Perform {@link ManifestSystemProperty} injection.
 * @param mergingReport to log actions and errors.
 * @param xmlDocument the xml document to inject into.
 */
protected void performSystemPropertiesInjection(
        @NonNull MergingReport.Builder mergingReport,
        @NonNull XmlDocument xmlDocument) {
    for (ManifestSystemProperty manifestSystemProperty : ManifestSystemProperty.values()) {
        String propertyOverride = mSystemPropertyResolver.getValue(manifestSystemProperty);
        if (propertyOverride != null) {
            manifestSystemProperty.addTo(
                    mergingReport.getActionRecorder(), xmlDocument, propertyOverride);
        }
    }
}
3、合并 flavors 并且构建与之对应的 manifest 文件。#
groovy
 for (File inputFile : mFlavorsAndBuildTypeFiles) {
    mLogger.verbose("Merging flavors and build manifest %s \n", inputFile.getPath());
    LoadedManifestInfo overlayDocument =
            load(
                    new ManifestInfo(
                            null,
                            inputFile,
                            XmlDocument.Type.OVERLAY,
                            mainPackageAttribute.transform(it -> it.getValue())),
                    selectors,
                    mergingReportBuilder);
    if (!mFeatureName.isEmpty()) {
        overlayDocument =
                removeDynamicFeatureManifestSplitAttributeIfSpecified(
                        overlayDocument, mergingReportBuilder);
    }
    // 1、检查 package 定义
    Optional<XmlAttribute> packageAttribute =
            overlayDocument.getXmlDocument().getPackage();
    // if both files declare a package name, it should be the same.
    if (loadedMainManifestInfo.getOriginalPackageName().isPresent() &&
            packageAttribute.isPresent()
            && !loadedMainManifestInfo.getOriginalPackageName().get().equals(
            packageAttribute.get().getValue())) {
        // 2、如果 package 定义重复的话，会输出下面信息
        String message = mMergeType == MergeType.APPLICATION
                ? String.format(
                        "Overlay manifest:package attribute declared at %1$s value=(%2$s)\n"
                                + "\thas a different value=(%3$s) "
                                + "declared in main manifest at %4$s\n"
                                + "\tSuggestion: remove the overlay declaration at %5$s "
                                + "\tand place it in the build.gradle:\n"
                                + "\t\tflavorName {\n"
                                + "\t\t\tapplicationId = \"%2$s\"\n"
                                + "\t\t}",
                        packageAttribute.get().printPosition(),
                        packageAttribute.get().getValue(),
                        mainPackageAttribute.get().getValue(),
                        mainPackageAttribute.get().printPosition(),
                        packageAttribute.get().getSourceFile().print(true))
                : String.format(
                        "Overlay manifest:package attribute declared at %1$s value=(%2$s)\n"
                                + "\thas a different value=(%3$s) "
                                + "declared in main manifest at %4$s",
                        packageAttribute.get().printPosition(),
                        packageAttribute.get().getValue(),
                        mainPackageAttribute.get().getValue(),
                        mainPackageAttribute.get().printPosition());
        mergingReportBuilder.addMessage(
                overlayDocument.getXmlDocument().getSourceFile(),
                MergingReport.Record.Severity.ERROR,
                message);
        return mergingReportBuilder.build();
    }
    ...
}
4、合并库中的 manifest 文件#
groovy
 for (LoadedManifestInfo libraryDocument : loadedLibraryDocuments) {
    mLogger.verbose("Merging library manifest " + libraryDocument.getLocation());
    xmlDocumentOptional = merge(
            xmlDocumentOptional, libraryDocument, mergingReportBuilder);
    if (!xmlDocumentOptional.isPresent()) {
        return mergingReportBuilder.build();
    }
}
5、执行 manifest 文件中的 placeholder 替换#
groovy
 performPlaceHolderSubstitution(
        loadedMainManifestInfo,
        xmlDocumentOptional.get(),
        mergingReportBuilder,
        severity);
6、之后对最终合并后的 manifest 中的一些属性进行一次替换，与步骤 2 类似。#
7、保存 manifest 到 build/intermediates/merged_manifests/flavorName/AndroidManifest.xml，至此，已生成最终的 Manifest 文件。#

2）、mergeDebugResources#

mergeDebugResources 对应的是 MergeResources Task，它 使用了 AAPT2 合并资源。

调用链路#

java
 MergeResources.doFullTaskAction => ResourceMerger.mergeData => MergedResourceWriter.end => mResourceCompiler.submitCompile => AaptV2CommandBuilder.makeCompileCommand

主体流程分析#

MergeResources 继承自 IncrementalTask，对于 增量 Task 来说我们只需看如下三个方法的实现：

  • isIncremental
  • doFullTaskAction
  • doIncrementalTaskAction
1、首先查看 isIncremental 方法。#
groovy
     // 说明 MergeResources Task 支持增量，肯定重写了 doIncrementalTaskAction 方法
    protected boolean isIncremental() {
        return true;
    }
2、然后，查看 doFullTaskAction 方法，内部通过 getConfiguredResourceSets 方法获取了 resourceSets，包括了自己的 res 和依赖库的 res 资源以及 build/generated/res/rs。#
groovy
 List<ResourceSet> resourceSets = getConfiguredResourceSets(preprocessor);
3、创建 ResourceMerger，并使用 resourceSets 进行填充。#
groovy
 ResourceMerger merger = new ResourceMerger(minSdk.get());
4、创建 ResourceCompilationService，它使用了 aapt2。#
groovy
 // makeAapt 中使用 aapt2，然后返回 ResourceCompilationService 实例.
ResourceCompilationService resourceCompiler =
        getResourceProcessor(
                getAapt2FromMaven(),
                workerExecutorFacade,
                errorFormatMode,
                flags,
                processResources,
                getLogger())) {
5、将第 2 步获取的 resourceSet 加入至 ResourceMerger 中。#
groovy
 for (ResourceSet resourceSet : resourceSets) {
    resourceSet.loadFromFiles(new LoggerWrapper(getLogger()));
    merger.addDataSet(resourceSet);
}
6、创建 MergedResourceWriter#
groovy
 MergedResourceWriter writer =
        new MergedResourceWriter(
                workerExecutorFacade,
                destinationDir,
                publicFile,
                mergingLog,
                preprocessor,
                resourceCompiler,
                getIncrementalFolder(),
                dataBindingLayoutProcessor,
                mergedNotCompiledResourcesOutputDirectory,
                pseudoLocalesEnabled,
                getCrunchPng());
7、调用 ResourceMerger.mergeData 方法对资源进行合并。#
groovy
 merger.mergeData(writer, false /*doCleanUp*/);
8、调用 MergedResourceWriter 的 start，ignoreItemInMerge、removeItem、addItem，end 方法，其中 item 中包括了需要处理的资源，包括 xml 和 图片资源，每一个 item 对应的文件，都会创建一个与之对应的 CompileResourceRequest 实例，并加入到 mCompileResourceRequests 这个 ConcurrentLinkedQueue 队列中。#
9、调用 mResourceCompiler.submitCompile 方法处理资源。#
java
 // MergedResourceWriter.end()
mResourceCompiler.submitCompile(
        new CompileResourceRequest(
                fileToCompile,
                request.getOutputDirectory(),
                request.getInputDirectoryName(),
                request.getInputFileIsFromDependency(),
                pseudoLocalesEnabled,
                crunchPng,
                ImmutableMap.of(),
                request.getInputFile()));
mCompiledFileMap.put(
        fileToCompile.getAbsolutePath(),
        mResourceCompiler.compileOutputFor(request).getAbsolutePath());

在 submitCompile 中最终会使用 AaptV2CommandBuilder.makeCompileCommand 方法生成 aapt2 命令去处理资源。

10、最后，对 doIncrementalTaskAction 的实现我这里就不赘述了，因为增量 task 的实现过程和全量实现差异不大，仅仅是使用修改后的文件去获取 resourceSets 。#

2、将 Class 文件打包成 Dex 文件的过程#

即 DexArchiveBuilderTask，它具体对应的是 DexArchiveBuilderTask，用于将 .class 文件转换成 dex archives，即 Dex 存档，它可以通过 addFile 添加一个 DEX 文件。

调用链路#

Java
 DexArchiveBuilderTask.doTaskAction => DexArchiveBuilderTaskDelegate.doProcess => DexArchiveBuilderTaskDelegate.processClassFromInput => DexArchiveBuilderTaskDelegate.convertToDexArchive -> DexArchiveBuilderTaskDelegate.launchProcessing -> DexArchiveBuilder.convert

主体流程分析#

在 DexArchiveBuilderTask 中，对 class 的处理方式分为两种，一种是对 目录下的 class 进行处理，一种是对 .jar 里面的 class 进行处理。

那么，这里为什么要分为这两种方式呢？#

因为 .jar 中的 class 文件通常来说都是依赖库，基本上不会改变，所以 gradle 在这里就可以实现一个缓存操作。

1、convertJarToDexArchive 处理 jar#

在处理 jar 包的时候，Gradle 会对 jar 包中的每一个 class 文件都单独打成一个 DEX 文件，然后再把它们放回 jar 包之中。

groovy
 private fun convertJarToDexArchive(
    jarInput: File,
    outputDir: File,
    bootclasspath: ClasspathServiceKey,
    classpath: ClasspathServiceKey,
    cacheInfo: D8DesugaringCacheInfo
): List<File> {
    if (cacheInfo !== DesugaringDontCache) {
        val cachedVersion = cacheHandler.getCachedVersionIfPresent(
            jarInput, cacheInfo.orderedD8DesugaringDependencies
        )
        if (cachedVersion != null) {
            // 如果有缓存，直接使用缓存的 jar 包。
            val outputFile = getOutputForJar(jarInput, outputDir, null)
            Files.copy(
                cachedVersion.toPath(),
                outputFile.toPath(),
                StandardCopyOption.REPLACE_EXISTING
            )
            // no need to try to cache an already cached version.
            return listOf()
        }
    }
    // 如果没有缓存，则调用 convertToDexArchive 方法去生成 dex。
    return convertToDexArchive(
        jarInput,
        outputDir,
        false,
        bootclasspath,
        classpath,
        setOf(),
        setOf()
    )
}
2、使用 convertToDexArchive 处理 dir 以及 jar 的后续处理#

内部会调用 launchProcessing 对 dir 进行处理，代码如下所示：

groovy
 private fun launchProcessing(
    dexConversionParameters: DexArchiveBuilderTaskDelegate.DexConversionParameters,
    outStream: OutputStream,
    errStream: OutputStream,
    receiver: MessageReceiver
) {
    val dexArchiveBuilder = dexConversionParameters.getDexArchiveBuilder(
        outStream,
        errStream,
        receiver
    )
    val inputPath = dexConversionParameters.input.toPath()
    val hasIncrementalInfo =
        dexConversionParameters.input.isDirectory && dexConversionParameters.isIncremental
     // 如果 class 新增 || 修改过，就进行处理
    fun toProcess(path: String): Boolean {
        if (!dexConversionParameters.belongsToThisBucket(path)) return false
        if (!hasIncrementalInfo) {
            return true
        }
        val resolved = inputPath.resolve(path).toFile()
        return resolved in dexConversionParameters.additionalPaths || resolved in dexConversionParameters.changedFiles
    }
    val bucketFilter = { name: String -> toProcess(name) }
    loggerWrapper.verbose("Dexing '" + inputPath + "' to '" + dexConversionParameters.output + "'")
    try {
        ClassFileInputs.fromPath(inputPath).use { input ->
            input.entries(bucketFilter).use { entries ->
                // 内部会调用 dx || d8 去生成 dex 文件
                dexArchiveBuilder.convert(
                    entries,
                    Paths.get(URI(dexConversionParameters.output)),
                    dexConversionParameters.input.isDirectory
                )
            }
        }
    } catch (ex: DexArchiveBuilderException) {
        throw DexArchiveBuilderException("Failed to process $inputPath", ex)
    }
}

可以看到，在 DexArchiveBuilder 有两个子类，它们分别如下所示：

  • D8DexArchiveBuilder：调用 D8 去生成 DEX 文件。
  • DxDexArchiveBuilder：调用 DX 去生成 DEX 文件。

我们这里就以 D8DexArchiveBuilder 为例来说明其是如何调用 D8 去生成 DEX 文件的。其源码如下所示：

java
 @Override
public void convert(
        @NonNull Stream<ClassFileEntry> input, @NonNull Path output, boolean isIncremental)
        throws DexArchiveBuilderException {
    // 1、创建一个 D8 诊断信息处理器实例，用于发出不同级别的诊断信息，共分为三类，由严重程度递减分别为：error、warning、info。
    D8DiagnosticsHandler d8DiagnosticsHandler = new InterceptingDiagnosticsHandler();
    try {
        // 2、创建一个 D8 命令构建器实例。
        D8Command.Builder builder = D8Command.builder(d8DiagnosticsHandler);
        AtomicInteger entryCount = new AtomicInteger();


        // 3、遍历读取每一个类的字节数据。
        input.forEach(
                entry -> {
                    builder.addClassProgramData(
                            readAllBytes(entry), D8DiagnosticsHandler.getOrigin(entry));
                    entryCount.incrementAndGet();
                });
        if (entryCount.get() == 0) {
            // 3、如果没有可遍历的数据，则直接 return。这里使用 AtomicInteger 类来实现了是否有遍历了数据的区分处理。
            return;
        }
        OutputMode outputMode =
                isIncremental ? OutputMode.DexFilePerClassFile : OutputMode.DexIndexed;


        // 4、给 D8 命令构建器实例设置一系列的配置，例如 编译模式、最小 Sdk 版本等等。
        builder.setMode(compilationMode)
                .setMinApiLevel(minSdkVersion)
                .setIntermediate(true)
                .setOutput(output, outputMode)
                .setIncludeClassesChecksum(compilationMode == compilationMode.DEBUG);
        if (desugaring) {
            builder.addLibraryResourceProvider(bootClasspath.getOrderedProvider());
            builder.addClasspathResourceProvider(classpath.getOrderedProvider());
            if (libConfiguration != null) {
                builder.addSpecialLibraryConfiguration(libConfiguration);
            }
        } else {
            builder.setDisableDesugaring(true);
        }


        // 5、使用 com.android.tools.r8 工具包中的 D8 类的 run 方法运行组装后的 D8 命令。
        D8.run(builder.build(), MoreExecutors.newDirectExecutorService());
    } catch (Throwable e) {
        throw getExceptionToRethrow(e, d8DiagnosticsHandler);
    }
}

D8DexArchiveBuilder 的 convert 过程可以归纳为 五个步骤，如下所示：

  • 1）、创建一个 D8 诊断信息处理器实例，用于发出不同级别的诊断信息，共分为三类，由严重程度递减分别为：error、warning、info。
  • 2）、创建一个 D8 命令构建器实例。
  • 3）、遍历读取每一个类的字节数据。
  • 4）、给 D8 命令构建器实例设置一系列的配置，例如 编译模式、最小 Sdk 版本等等。
  • 5）、使用 com.android.tools.r8 工具包中的 D8 类的 run 方法运行组装后的 D8 命令。

八、总结#

我们再回头看看开篇时的那一幅 Gradle 插件的整体实现架构图，如下所示： image.png

最后的最后#

我们可以 根据上面这幅图，由下而上细细地思考回忆一下，每一层的主要流程是什么？其中涉及的一些关键细节具体有哪些？此时，你是否觉得已经真正地理解了 Gradle 插件架构的实现原理呢？

参考链接：#

1、Android Gradle Plugin V3.6.2 源码 2、Gradle V5.6.4 源码 3、Android Plugin DSL Reference 4、Gradle DSL Reference 5、designing-gradle-plugins 6、android-training => gradle 7、连载 | 深入理解Gradle框架之一：Plugin, Extension, buildSrc 8、连载 | 深入理解gradle框架之二：依赖实现分析 9、连载 | 深入理解gradle框架之三：artifacts的发布 10、Android Gradle Plugin 源码解析（上） 11、Android Gradle Plugin 源码解析（下） 12、Gradle 庖丁解牛（构建源头源码浅析） 13、Gradle 庖丁解牛（构建生命周期核心委托对象创建源码浅析）

目录_1
作者
强人自传
发布于
2022-05-10
许可协议
CC BY-NC-SA 4.0
子线程发消息到主线程进行更新ui方式
Surface绘制原理
© 2026 强人自传. All Rights Reserved.
